HXS21C系列產品基于60V BCD工藝平臺，采用高頻斬波技術的電流型輸出的鎖存型霍爾效應傳感器，在全工作電壓和工作溫度范圍內具有很高的磁場一致性和對稱性。芯片內部穩壓電路可以承受4V到24V的工作電壓輸入電壓范圍，適合應用在工業和汽車領域，同時使得芯片具有抗電磁干擾（EMC）能力強和可靠性高的特點。

HXS21C采用動態失調消除以及溫度補償技術，減小了由于工藝變化，封裝和溫度應力造成的失調，具有穩定的靈敏度。內部集成了穩壓模塊、霍爾陣列、放大電路、低通濾波器，遲滯比較器和輸出電流控制等電路模塊。芯片內部穩壓電路可以承受4.0V到24V的工作電壓輸入電壓范圍，適合應用在工業和汽車領域，同時使得芯片具有抗電磁干擾（EMC）能力強和可靠性高的特點。兩線電流型接口不僅省線，而且方便開短路診斷。

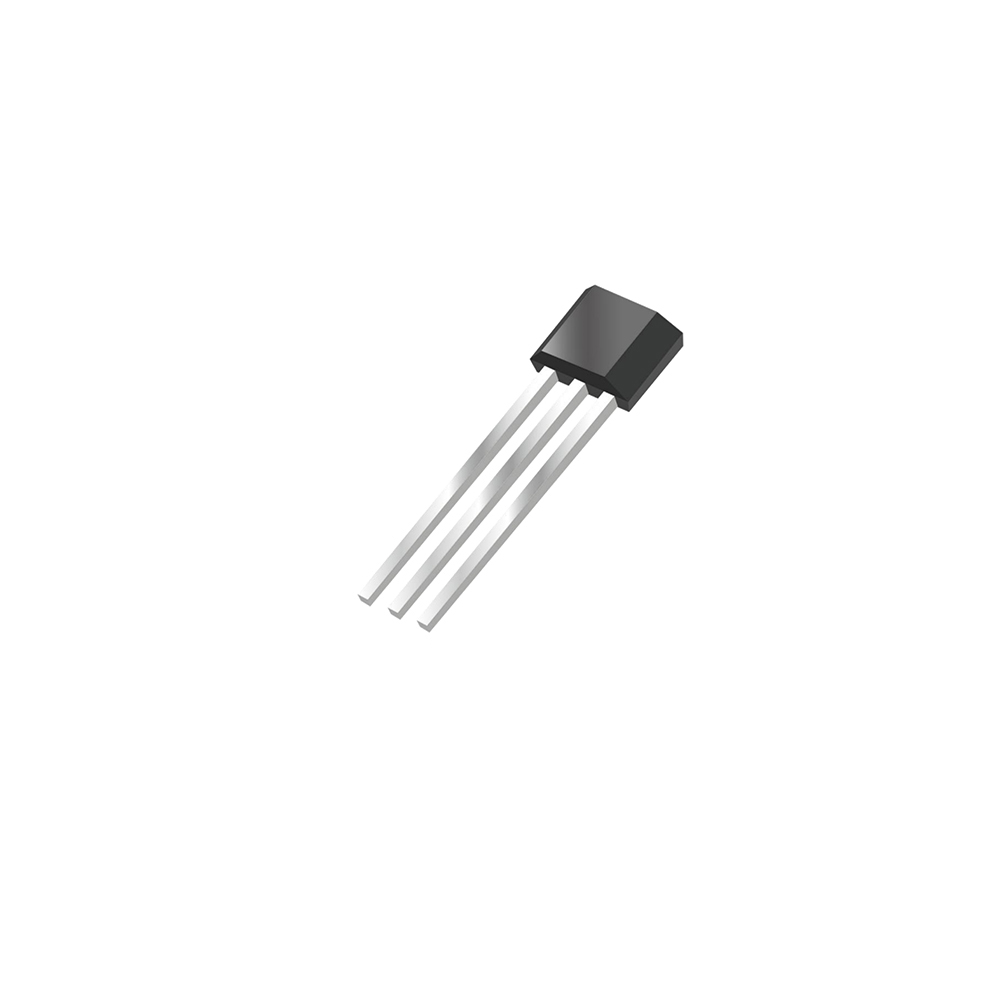

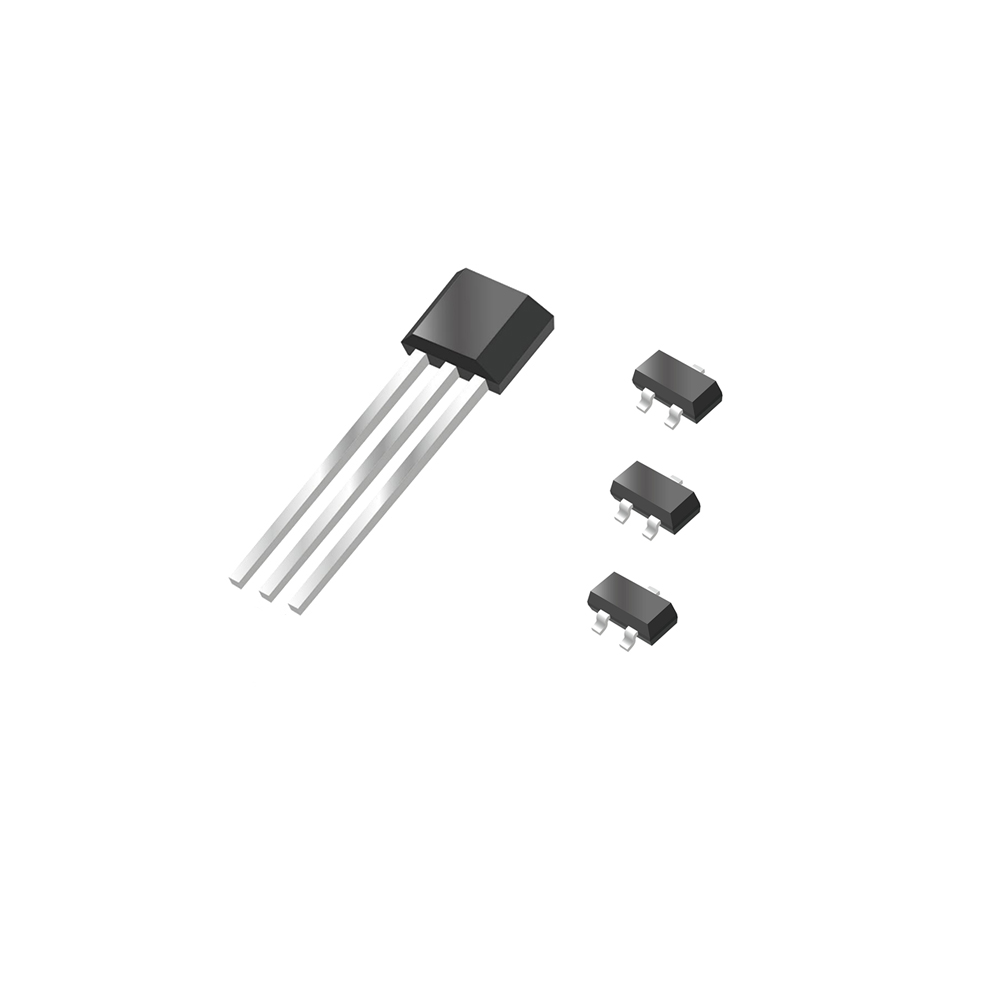

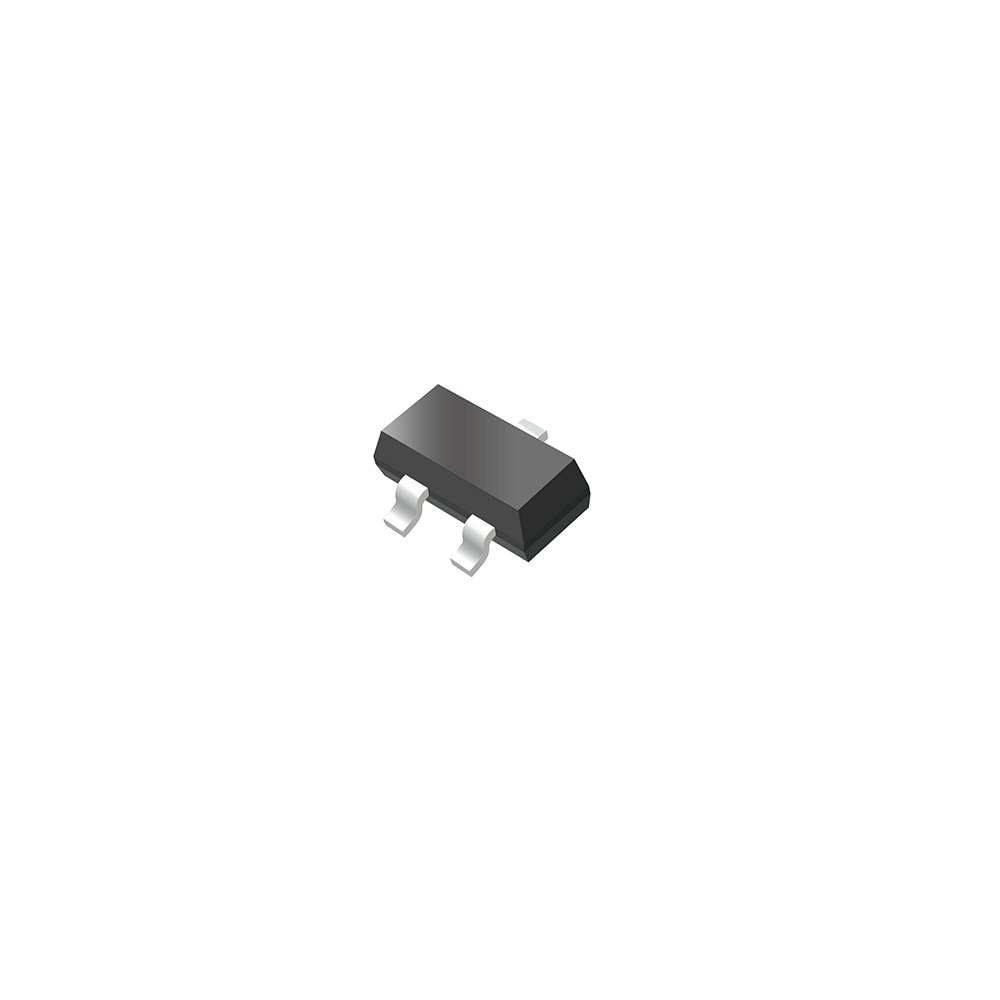

該器件有3腳TO-92S封裝(UA)和3腳SOT23-3L封裝(SO)。兩個封裝都是100%無鉛亞光鍍錫引線封裝。

產品特點：

兩線電流型接口

  -省線

  -方便開短路診斷

高斬波頻率：1MHz

寬工作電壓范圍: 4.0V到24V

寬工作溫度范圍：-40℃到125℃

電源反接保護（-28V）

過溫保護

抗干擾和靜電能力強

小封裝

3腳TO-92S (UA)

3腳SOT23-3L(SO)

典型應用：

轉速表

電動工具

流量計

接近感應

閥門和電磁閥狀態

帶傳感器的無刷直流電機
