HX6573霍爾效應傳感器是一種更大的輸出負載能力和最具競爭力的鎖存霍爾IC。該器件還具有寬工作電壓范圍和溫度范圍。高靈敏度霍爾效應適用于廣泛的應用范圍。

HX6573在單個硅芯片上包括以下內容：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，開漏輸出，熱關斷保護和高ESD保護。

該裝置需要存在南極和北極磁場以進行操作。在存在足夠強度的南極場時，器件輸出鎖定，并且僅當存在足夠強度的北極場時才關閉。

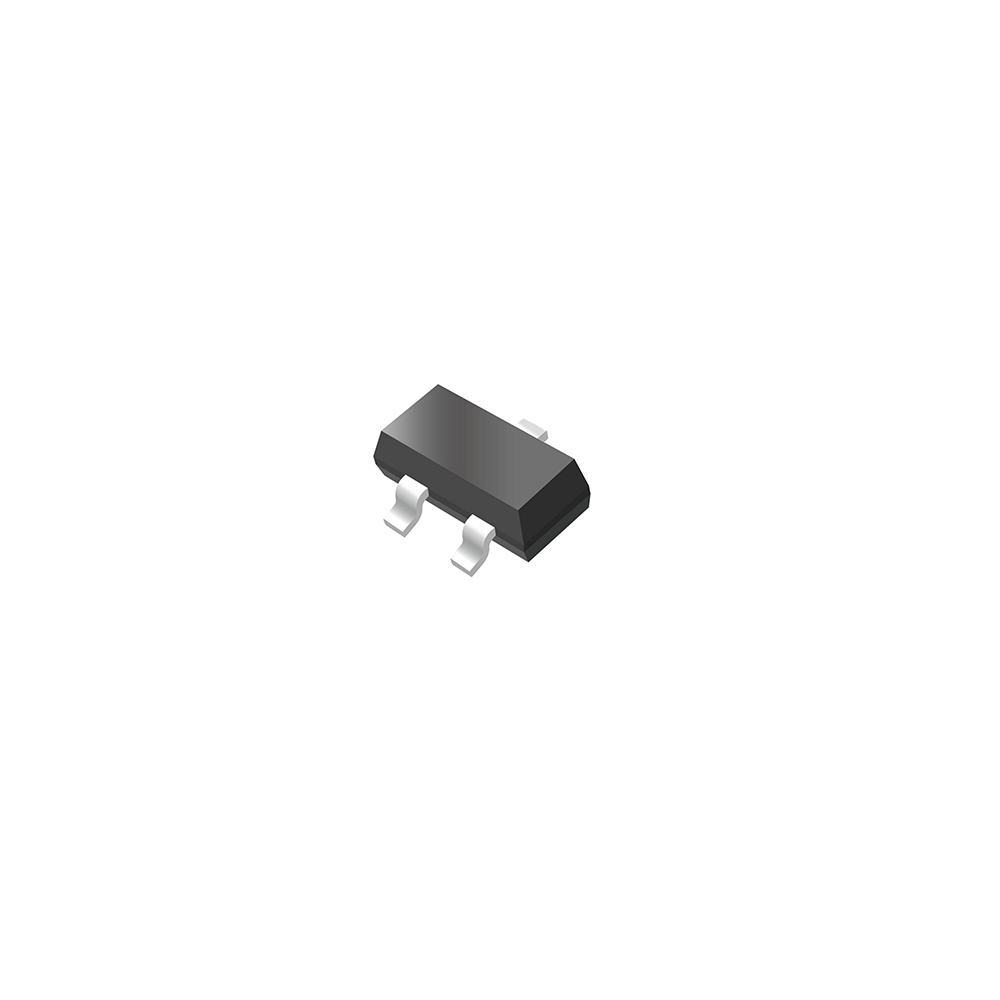

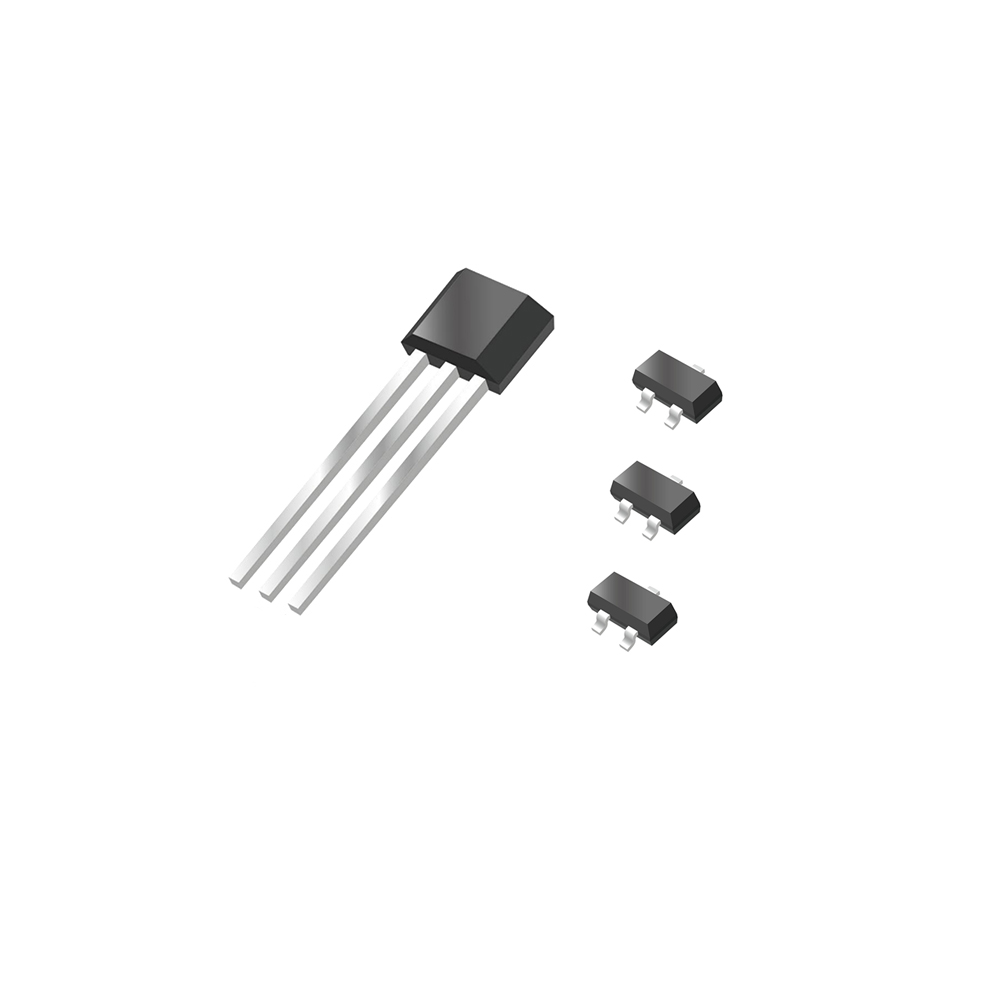

HX6573的額定工作溫度范圍為-40℃至85℃，E溫度范圍，-40℃至125℃，K溫度范圍。封裝SO是SOT-23，一種微型薄型表面貼裝封裝。

封裝類型為無鹵素版本，經第三方實驗室驗證。

特點和好處：

寬工作電壓范圍：3.5V至24V

最大輸出吸收電流100mA

開漏輸出。

100％在125℃下測試K.

可選擇定制溫度。

VDD反向保護

良好的ESD保護

常見應用：

風扇電機應用

三相無刷直流電機

速度感應

電機計數
