產品描述

HX6388 是一款 BiCMOS 工藝可編程線性霍爾傳感器芯片。輸出電壓大小與磁通量密度成正比，本產品可調節的參數有：靜態電壓，靈敏度，極性，鉗位電壓，靈敏度溫漂補償?shù)葏?shù)。這些參數能在用戶終端調整。本產品提供了開路、過壓和欠壓檢測功能。多顆 HX6388 共用一組總線也可單獨對其中一顆進行標定而 互不影響。

HX6388 通過調制電源電壓的方式來編程，不需要額外增加編程腳。這一簡易編程方式有利于實現兩點標定。另外 HX6388 的溫度補償電路根據寫入的溫度系數來調節輸出值，使得本品能夠適配幾乎所有的常見磁性材料，同時滿足全溫下的高精度輸出。

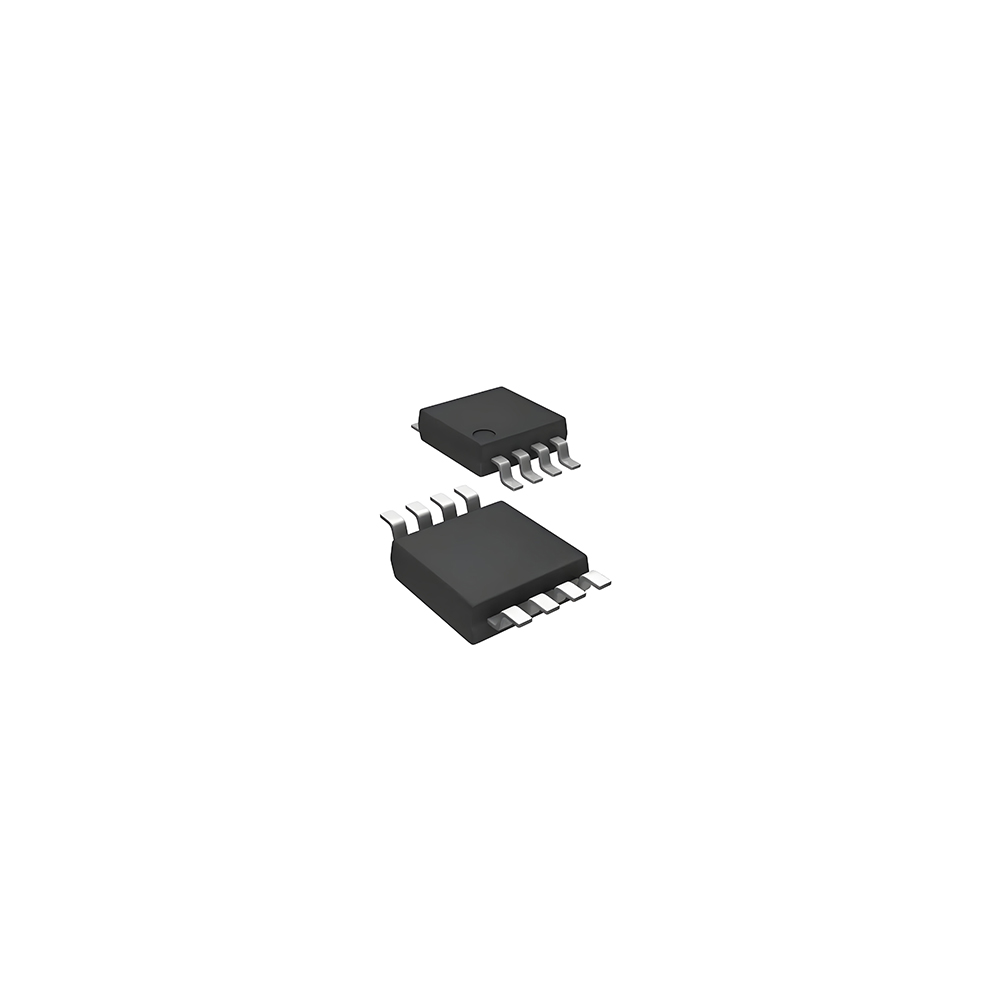

本產品應用于惡劣的工業和汽車環境，典型工作電壓為 5V，工作環境溫度為-40~150℃。本品以小型 SIP3-SA形式封裝和SOP-8形式封裝。

產品特性

線性模擬量輸出

靈敏度可編程

靜態輸出電壓可編程

溫度補償可編程

開路檢測，過壓、欠壓檢測

工作電壓范圍為 4.5V~5.5V

工作溫度范圍為-40~150℃

磁場響應頻率達到 2kHz

在工作溫度范圍內總體誤差率不超過 2%

EMC 和 ESD 優化設計

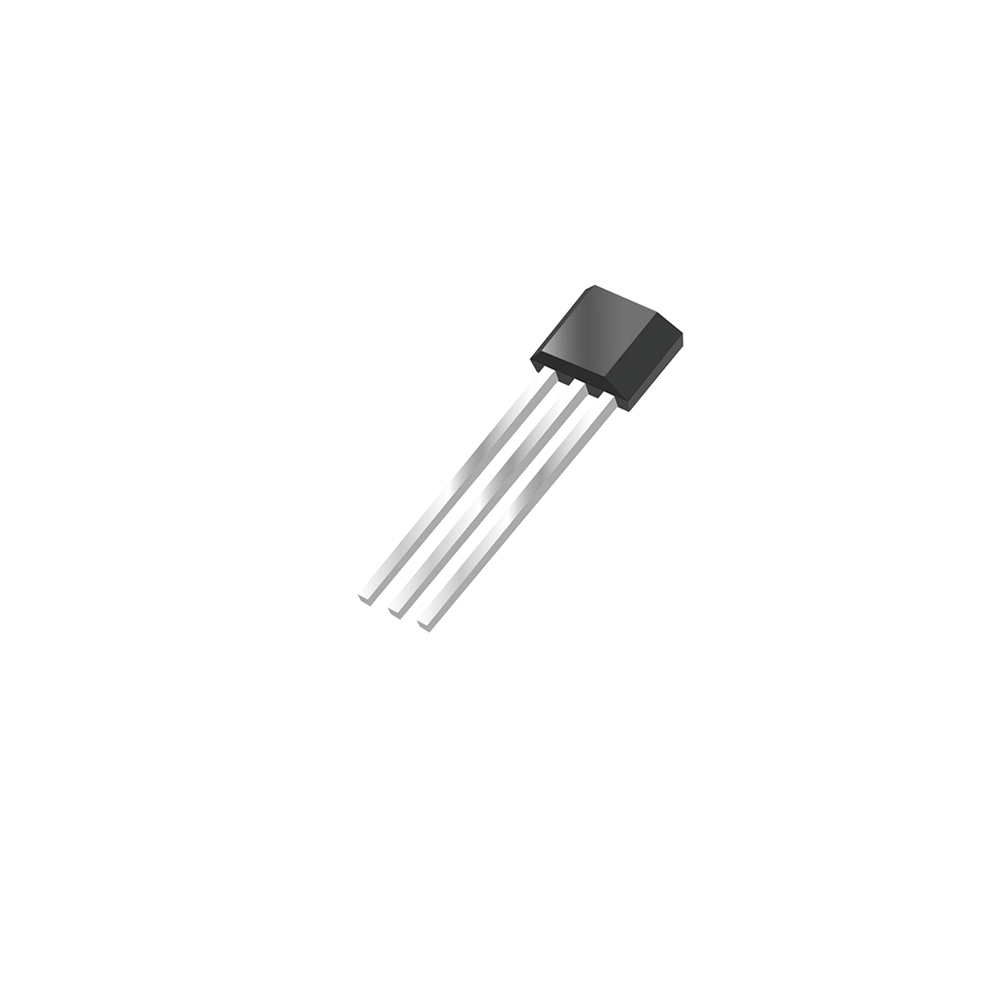

提供 SIP3-SA 插件封裝


產品應用

角度傳感器

非接觸式電位器

線性位置感應

磁場與電流測量
