HX6232單極性霍爾效應集成電路是由電源反接保護、內部電壓穩壓單元、霍爾電壓發生器、差分放大器、施密特觸發器和集電極開路輸出級組成的磁敏傳感器電路，其輸入為磁感應強度，輸出是一個數字電壓信號。它是一種單磁極工作的磁敏電路，適合于矩形或者柱形磁體下工作。

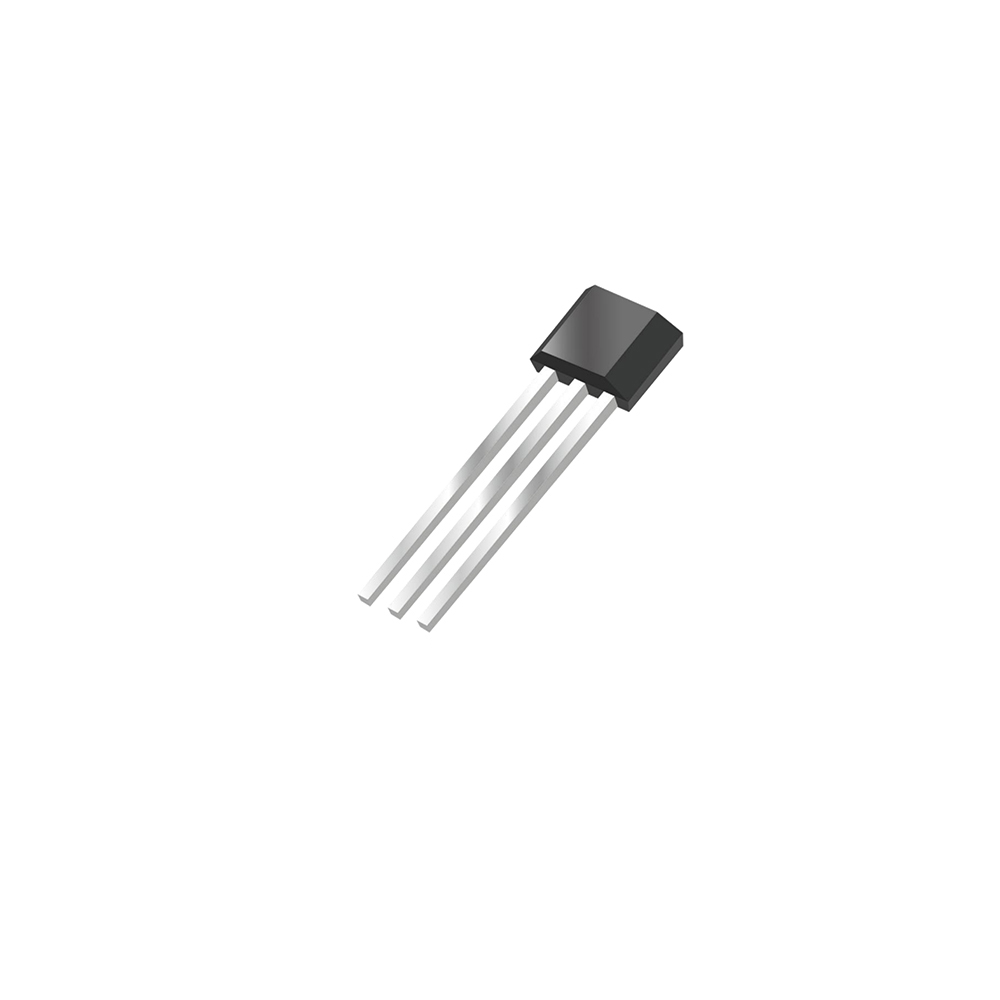

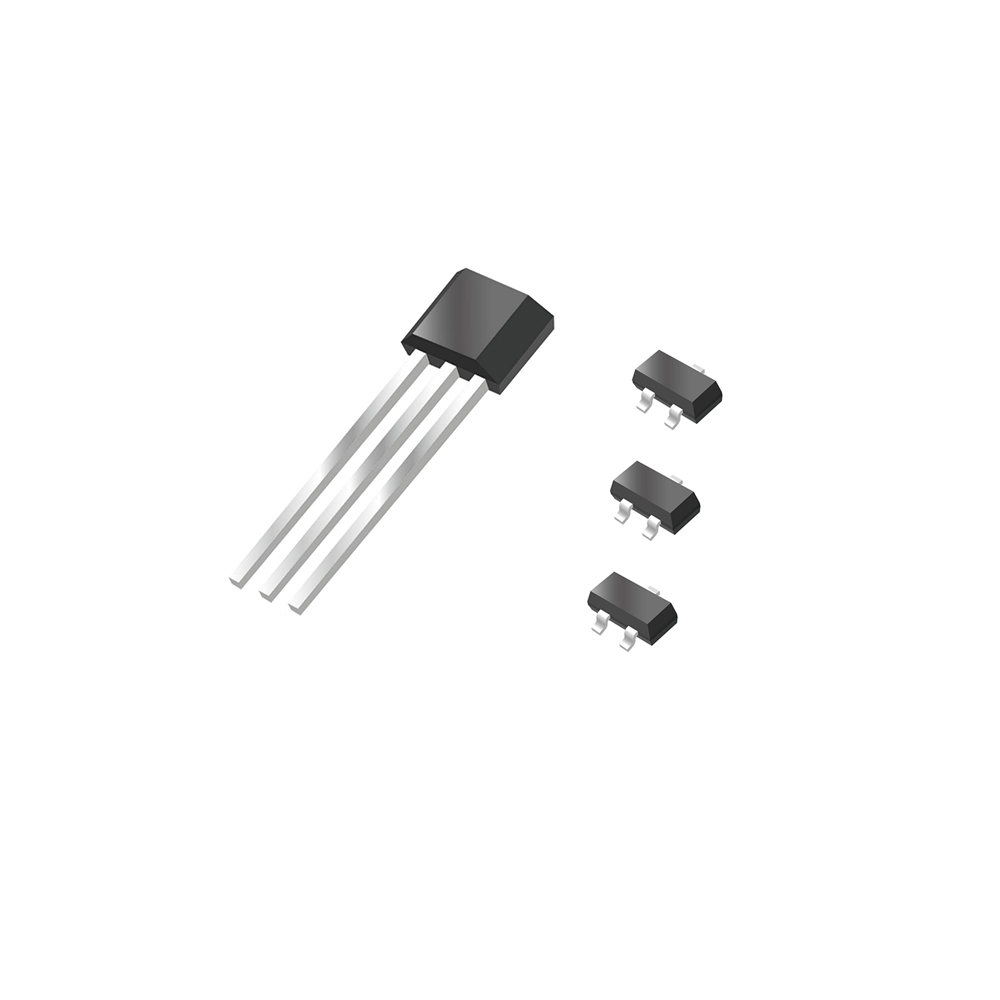

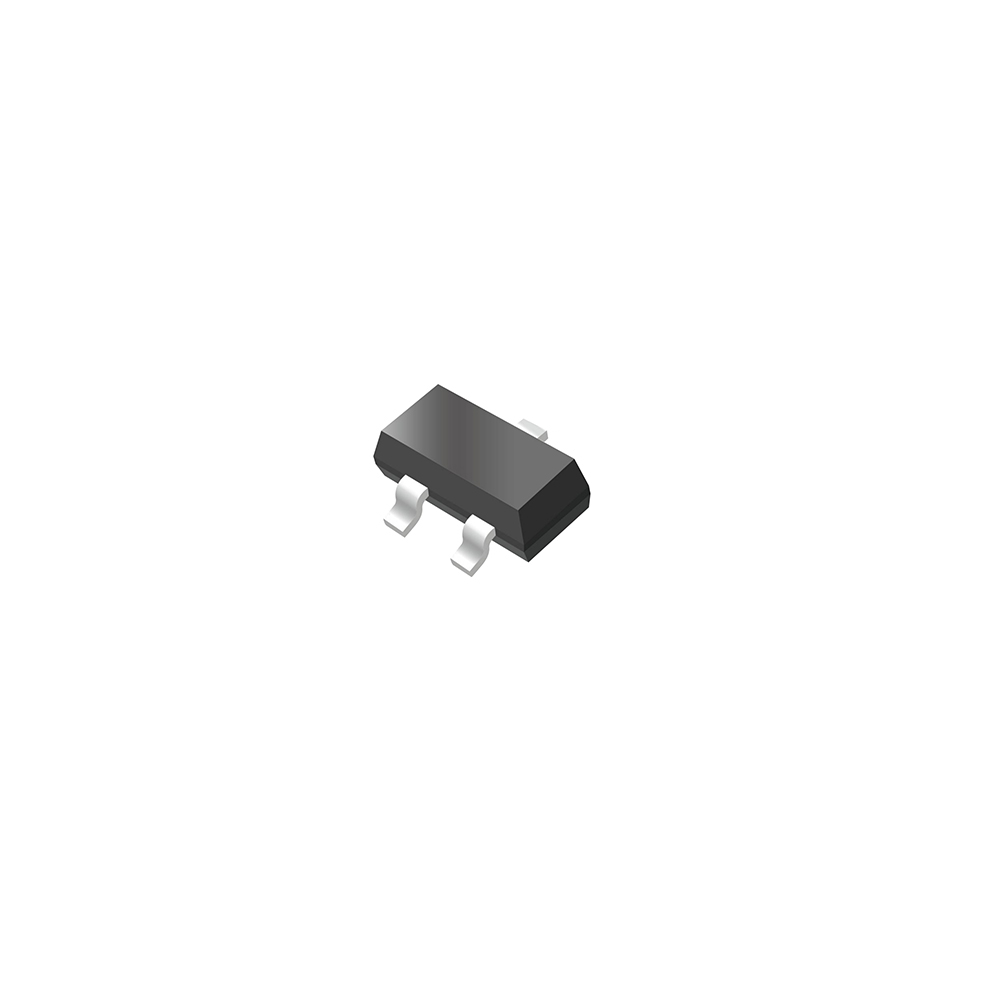

HX6232可以在-40℃～125℃溫度范圍工作，電源電壓工作范圍從2.5V到24V，負載電流能力最高可達20mA。封裝形式為SOT-23和TO-92S，均符合無鹵素標準。

特點和優點:

采用先進的DMOS工藝

電源引腳上的反向偏置保護

電源電壓范圍寬，輸出電流大

100%通過125℃ K溫檢測

開關速度快，無瞬間抖動

高頻寬(0～100kHz)高瞬態電壓保護

良好的ESD靜電性能＞4kV

壽命長、體積小、安裝方便

典型應用:

直流無刷電機

無觸點開關

位置控制

電流傳感器

安全報警裝置

隔離檢測

轉速檢測
