HX6474霍爾效應開關具有溫度穩定性，通過采用斬波穩定的動態偏移消除，可實現卓越的高溫性能。

HX6474在單個硅芯片上包括以下內容：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器和開漏輸出。先進的DMOS晶圓制造工藝用于利用低壓要求，元件匹配，極低的輸入偏移誤差和小的元件幾何形狀。

 該裝置需要存在全極性磁場才能工作。

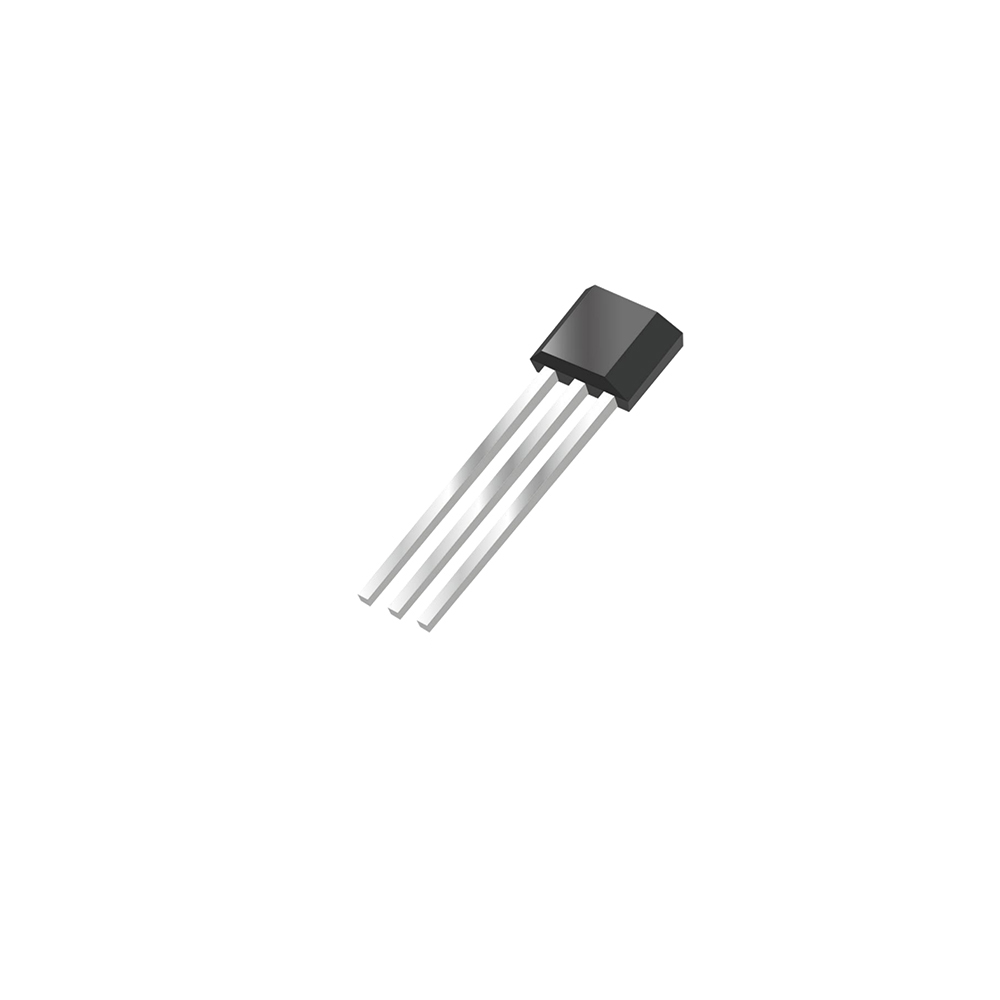

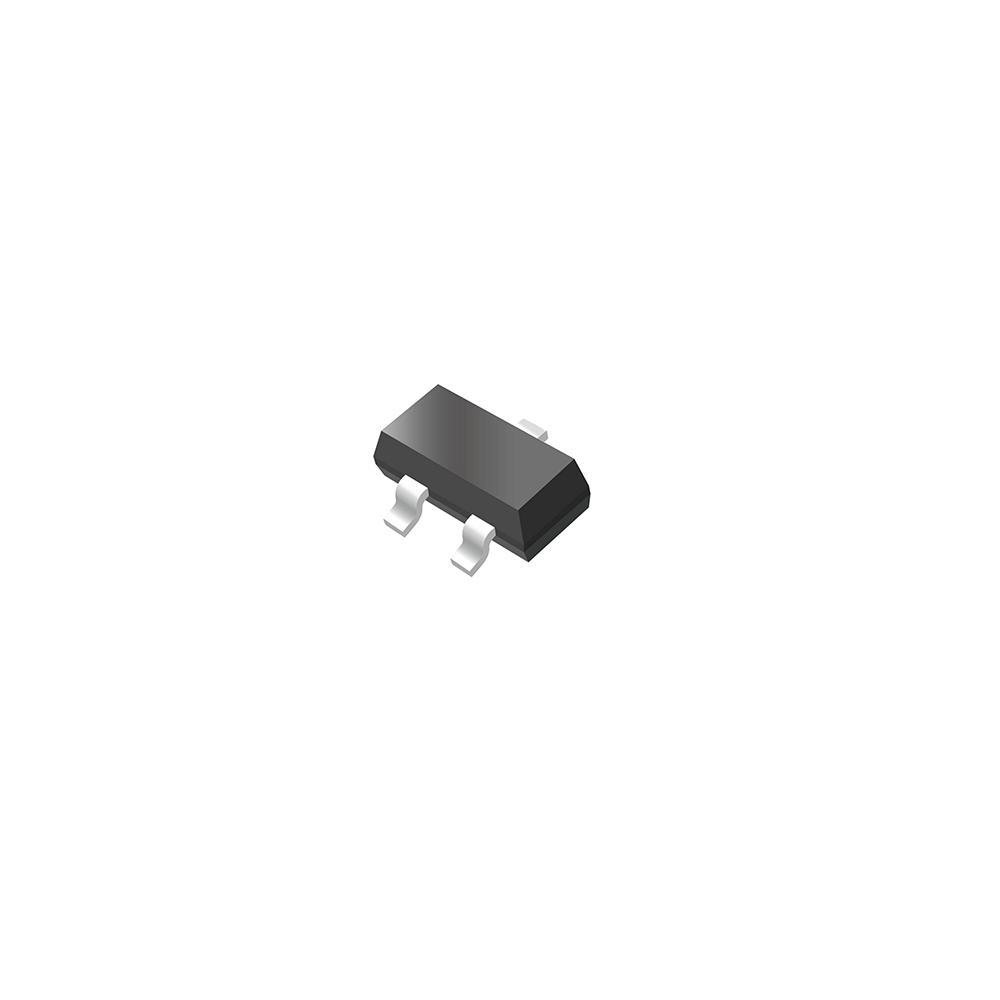

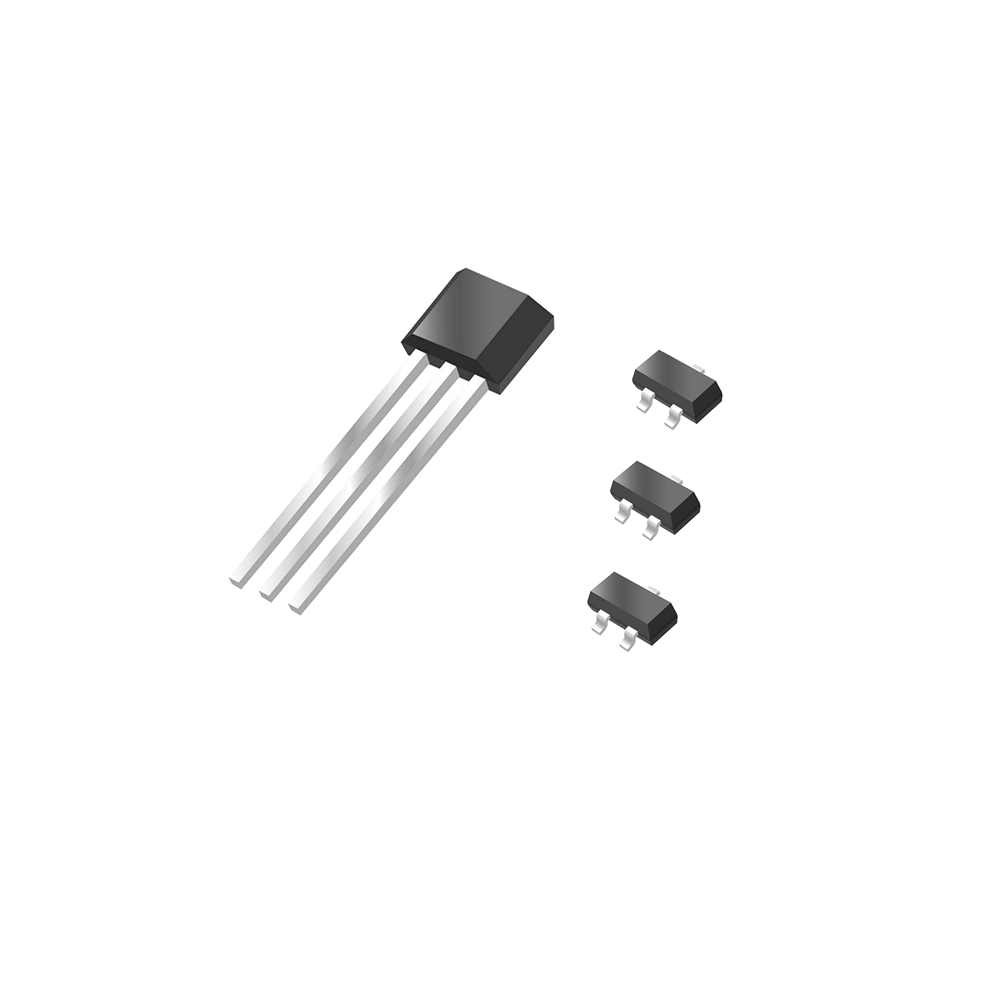

對于E溫度范圍，HX6474的額定工作溫度范圍為-40℃至+ 85℃。 K溫度范圍為-40℃至125℃。兩種封裝類型可為大多數應用提供磁性優化解決方案。封裝類型SO是SOT-23，一種微型薄型表面貼裝封裝，而封裝UA是三引線超小型SIP，用于通孔安裝。

封裝類型為Halogen Free版本，經第三方實驗室驗證。

特點和好處

DMOS霍爾IC技術

工作電壓范圍為2.5V至26V

Omnipolar，輸出開關，絕對值為磁極的北極或南極

電源引腳上的反向偏置保護

簧片開關更換應用的高靈敏度。

溫度范圍交叉時靈敏度偏低。

高ESD保護，HBM>±4KV（min）

常見應用

固態開關

限位開關

磁鐵接近傳感器

位置傳感器

速度傳感器

旋轉傳感器

計數傳感器
